НАСОСНО-СМЕСИТЕЛЬНЫЕ УЗЛЫ
Один из ключевых элементов водяной отопительной системы «теплый пол» – насосно-смесительный узел, оборудование, которое позволяет понизить до заданного уровня температуру теплоносителя, поступающего в циркуляционный контур теплого пола.
Назначение насосно-смесительного узла:
- регулирование температуры и объема расходуемого теплоносителя, исходя из потребностей;
- гидравлическая увязка циркуляционных контуров (первичного и вторичного);
- поддержание необходимой температуры и расхода теплоносителя во вторичном контуре.

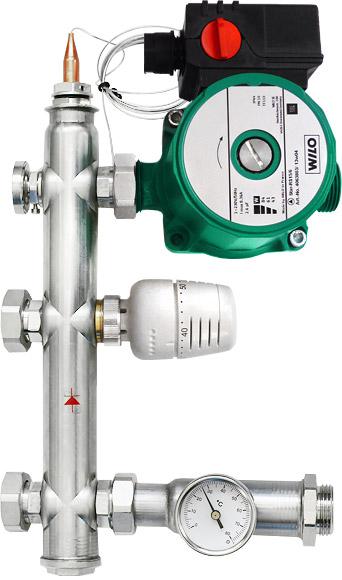

Узлы IPS могут применяться в комбинации с коллекторами отопления (адаптированные модели с межцентровым расстоянием между гребенками 0,2 м).
Устройства применяются как в системах «теплый пол», так и при обогреве открытых площадок.
Изделие легко монтируется в коллекторный шкаф.
Температура теплоносителя, предназначенного для радиаторов и теплого пола, имеет принципиально разные показатели: у первых, как правило, от 75° С до 95° С, у второго – 55° С и 31° С на поверхности пола (в соответствии с санитарными нормами). Использование смесительных узлов с циркуляционными насосами позволяет достичь этой разницы, обеспечивая комфортную температуру напольного покрытия. Три основных и взаимосвязанных функции, которые выполняет насосно-смесительный узел:
- поддержание необходимой температуры и расхода теплоносителя в системе «теплый пол»;
- увязка первичного и вторичного контуров, позволяющая использовать в системе теплых полов охлажденный теплоноситель обратки;
- регулирование температуры в зависимости от нужных пользователю показателей.
Смесительные узлы можно не использовать, если отопительная система создана с использованием низкотемпературных контуров. Однако наличие радиаторной отопительной системы, а также душа делает установку смесительных узлов при устройстве системы «теплый пол» одним из необходимых этапов.
Принцип работы насосно-смесительных узлов
Механизм функционирования узлов подмеса достаточно прост. Доходящий до коллектора теплого пола горячий теплоноситель упирается в клапаны с термостатом. Реагируя на высокую температуру, термоголовка клапана срабатывает и тот открывается для поступления охлажденной жидкости из обратки. Когда температура теплоносителя выравнивается до нужного значения, клапан закрывается, прекращая доступ. Помимо предохранительного клапана в коллекторный узел входит и циркуляционный насос: он задает движение теплоносителя по контуру со скоростью, которая обеспечивает равномерный нагрев теплого пола. В ряде других основных элементов смесительного узла вы найдете:
- байпас – обеспечивает защиту узла от перегрузок;
- автоматические воздухоотводчики – служат для удаления воздуха и газов из теплоносителя;
- отсекающие клапаны для воздухоотводчиков – позволяют при необходимости заменить последние без слива теплоносителя, при полном давлении.
Порядок цен на насосно-смесительный узел
Стоимость насосно-смесительного оборудования зависит от модели и бренда изделий, специфики комплектации и ряда других факторов. Приобрести это и другое оборудование в нашей компании вы можете по весьма демократичной цене. Помните о том, что подобное оборудование, которое будет служит вам не один десяток лет, должно обладать исключительным качеством, ведь его ремонт в силу специфики внутреннего типа монтажа может потребовать больших финансовых вложений.
