КОЛЛЕКТОРНЫЕ ГРУППЫ И ШКАФЫ

• Коллекторные группы для теплого пола и иных отопительных систем

  Коллекторные группы для отопления – это оборудование для разводки коллекторного типа, при которой каждый радиатор имеет собственную, независимую подводку. Основная задача коллекторной группы – регулирование напора, подачи воды, а также обеспечение возможности ее отключения на разных точках потребления. Коллекторы позволяют поддерживать равномерное давление и распределение объема теплоносителя от основных трубопроводов к отопительными приборам.

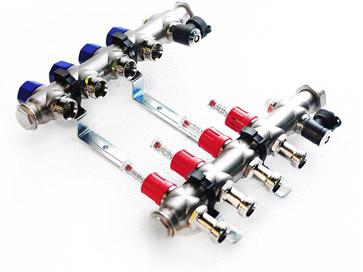

  • ТЕПЛЫЙ ПОЛ

    Коллекторы для теплого пола выполняют функцию комплексного распределения и регулирования потоков теплоносителя в контурных петлях системы.



    Артикул	Кол-во контуров	Длина	Вес
    01-016302FP	2	200 мм	2,2 кг
    01-016303FP	3	250 мм	2,6 кг
    01-016304FP	4	300 мм	3 кг
    01-016305FP	5	350 мм	3,4 кг
    01-016306FP	6	400 мм	3,8 кг
    01-016307FP	7	450 мм	4,2 кг
    01-016308FP	8	500 мм	4,6 кг
    01-016309FP	9	550 мм	5 кг
    01-016310FP	10	600 мм	5,4 кг
    01-016311FP	11	650 мм	5,8 кг
    01-016312FP	12	700 мм	6,2 кг

    Комплектация: 2 гребенки (подача с расходомерами и обратка с вентильными вставками М 30х1,5), 2 крепежных кронштейна, 2 воздухоотводчика, 2 крана заполнения/опорожнения системы. Присоединительная резьба — 1" НГ, присоединения контуров — 3/4" евроконус.

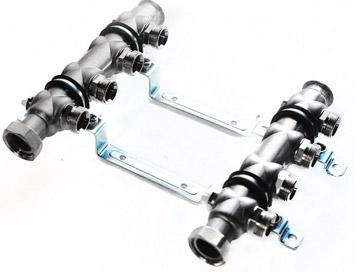

  • ОТОПЛЕНИЕ

    Коллекторные группы для радиаторного отопления служат для распределения теплоносителя между радиаторами.



    Артикул	Кол-во контуров	Длина	Вес
    01-005202FP	2	200 мм	1,45 кг
    01-005203FP	3	250 мм	1,8 кг
    01-005204FP	4	300 мм	2,05 кг
    01-005205FP	5	350 мм	2,3 кг
    01-005206FP	6	400 мм	2,55 кг
    01-005207FP	7	450 мм	2,8 кг
    01-005208FP	8	500 мм	3,05 кг
    01-005209FP	9	550 мм	3,3 кг
    01-005210FP	10	600 мм	3,55 кг
    01-005211FP	11	650 мм	3,8 кг
    01-005212FP	12	700 мм	4,1 кг

    Комплектация: 2 гребенки (подача и обратка), 2 крепежных кронштейна, 2 воздухоотводчика. Присоединительная резьба — 1" НГ, присоединения контуров — 3/4" евроконус.

  Коллекторно-лучевые системы

  Одна из важнейших задач, которые стоят при проектировании системы радиаторного отопления – обеспечение необходимых показателей по энергоэффективности. С этой целью в домах и коттеджах сегодня устанавливаются коллекторно-лучевые системы, включающие в себя подающую и обратную трубу. Если первая отвечает за доставку теплоносителя до отопительного прибора, то вторая – за его возвращение в котел. Коллекторная группа позволяет управлять и регулировать подачу теплоносителя в каждое из отдельных помещений дома.

  Коллекторные группы в сборе

  В сборе коллекторные группы представляют собой блоки, включающие в себя главные узлы, запорно-регулировочные и другие элементы. В состав блока входят:

  • собственно коллектор (обратный и подающий), или гребенка, – отрезок трубы, имеющий один вход, а также один или несколько выходов (в современных моделях, как правило, от 3 до 10);
  • ручные запорные клапаны: в современных системах для регулировки их работы устанавливаются электротермические сервоприводы;
  • ручные регулировочные клапаны;
  • дренажные клапаны;
  • автоматические воздухоотводчики;
  • кронштейны для крепежа.

  Коллекторные группы в сборе могут использоваться как в системах радиаторного отопления, так и в системах теплых полов, работать на низкозамерзающем или водяном теплоносителе. В комбинированных системах отопления («теплый пол» плюс радиаторы) коллекторные группы в сборе в обязательном порядке включают в себя насосный модуль для обеспечения циркуляции теплоносителя, а также линию его подмеса из обратного трубопровода.

• Коллекторные шкафы

  Коллекторные шкафы изготовлены из оцинкованной стали и предназначены для размещения коллекторов систем отопления, водоснабжения. В шкафу размещаются коллекторы с креплениями, смесительные узлы, элементы системы автоматики. Все шкафы окрашены в белый цвет.

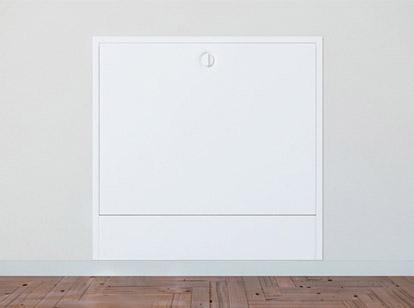

  • ВСТРАИВАЕМЫЕ


    Артикул	Тип	Габариты В×Ш×Г	Вес
    02-310599	UPS 0,5	705×490×110—150 мм	11 кг
    02-311099	UPS 1,0	705×575×110—150 мм	12,2 кг
    02-311599	UPS 1,5	705×725×110—150 мм	14,5 кг
    02-312099	UPS 2,0	705×875×110—150 мм	16,7 кг
    02-312599	UPS 2,5	705×1025×110—150 мм	19 кг

    Поставляются в разобранном виде, регулирутся по глубине монтажа.

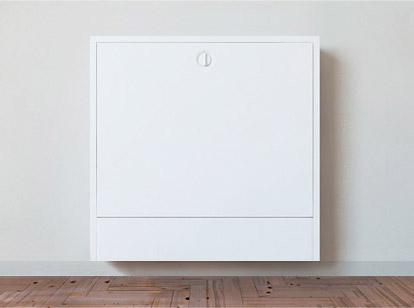

  • НАВЕСНЫЕ


    Артикул	Тип	Габариты В×Ш×Г	Вес
    60-660599	APS 0,5	620×496×125 мм	10 кг
    60-661099	APS 1,0	620×582×125 мм	11,5 кг
    60-661599	APS 1,5	620×732×125 мм	13,3 кг
    60-662099	APS 2,0	620×882×125 мм	15,3 кг

  Коллекторные шкафы

  Для монтажа коллекторных групп отопления, дополнительных устройств и приборов учета используются коллекторные шкафы – конструкции, позволяющие скрыть распределительные коллекторы отопительной системы от взора и защитить их от несанкционированного доступа. В шкаф также может монтироваться насосно-распределительный узел системы «теплый пол». По своему типу изделия подразделяются на:

  • встраиваемые монтажные шкафы (ШРН) – конструкции внутреннего исполнения (встраиваются в стену);
  • наружные монтажные шкафы – изделия настенного (навесные) или напольного исполнения.

  Шкафы оснащены универсальными крепежными системами для установки коллекторных групп в сборе. В зависимости от специфики назначения изделия представлены моделями различных типоразмеров и различаются по числу входных и выходных отверстий для трубопроводов. В качестве материала используется оцинкованная сталь с нанесенной на нее грунтовкой и порошковой краской.
